产品详情

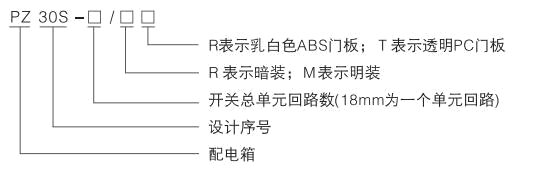

─型号、含义─
─安装尺寸 ─
| 序号 | 名称 | 门板颜色 | 型号 | 暗装（mm） | 明装(mm) I | ||||||
| H | W | H1 | W1 | D1 | H1 | W1 | D | ||||
| 1 | 6回路配电箱暗装（明装） | 透明T（乳白色R） | PZ30S-6A/(M)T(R) | 220 | 172 | 185 | 143 | 85 | 215 | 167 | 90 |
| 2 | 8回路配电箱暗装（明装） | 透明T（乳白色R） | PZ30S-8A/(M)T(R) | 220 | 208 | 185 | 178 | 85 | 215 | 202 | 90 |
| 3 | 10回路配电箱暗装（明装） | 透明T（乳白色R） | PZ30S-10A/(M)T(R) | 220 | 245 | 185 | 215 | 85 | 215 | 298 | 90 |
| 4 | 12回路配电箱暗装（明装） | 透明T（乳白色R） | PZ30S-12A/(M)T(R) | 220 | 281 | 185 | 250 | 85 | 215 | 275 | 90 |
| 5 | 15回路配电箱暗装（明装） | 透明T（乳白色R） | PZ30S-15A/(M)T(R) | 220 | 335 | 185 | 304 | 85 | 215 | 329 | 90 |
| 6 | 18回路配电箱暗装（明装） | 透明T（乳白色R） | PZ30S-18A/(M)T(R) | 250 | 397 | 215 | 358 | 85 | 245 | 391 | 90 |
| 7 | 20回路配电箱暗装（明装） | 透明T（乳白色R） | PZ30S-20A/(M)T(R) | 250 | 432 | 215 | 393 | 85 | 245 | 427 | 90 |
| 8 | 24回路配电箱暗装（明装） | 透明T（乳白色R） | PZ30S-24A/(M)T(R) | 345 | 300 | 320 | 250 | 85 | 340 | 295 | 90 |
| 9 | 30回路配电箱暗装（明装） | 透明T（乳白色R） | PZ30S-30A/(M)T(R) | 350 | 352 | 320 | 304 | 85 | 344 | 350 | 90 |
| 10 | 36回路配电箱暗装（明装） | 透明T（乳白色R） | PZ30S-36A/(M)T(R) | 395 | 418 | 360 | 358 | 85 | 392 | 412 | 90 |
